Bavia (ba via) xuất hiện trên mép cắt sau khi gia công là một trong những lỗi phổ biến nhất mà các nhà máy sử dụng dao phay bản mạch in pcb thường gặp phải. Lỗi này không chỉ ảnh hưởng đến thẩm mỹ mà còn gây ra nhiều hệ lụy nghiêm trọng hơn cho công đoạn sản xuất tiếp theo.
1. Tác hại của bavia trong sản xuất PCB
Bavia trên mép cắt của bo mạch có thể gây ra hàng loạt vấn đề: làm hỏng đầu hút linh kiện tự động trong dây chuyền SMT, gây ngắn mạch nếu bavia tiếp xúc với các đường mạch lân cận, và ảnh hưởng đến độ chính xác khi lắp ráp bo mạch vào vỏ sản phẩm hoàn chỉnh.
Mũi router bit 2.0mm có lớp phủ mạ
2. Nguyên nhân gây ra bavia
2.1. Góc cắt của dao không phù hợp
Mỗi loại dao phay smt hay dao phay bo mạch in được thiết kế với góc cắt riêng, phù hợp với độ dày lớp đồng cụ thể. Sử dụng sai loại dao so với đặc tính vật liệu là nguyên nhân hàng đầu gây bavia.
2.2. Tốc độ tiến dao quá nhanh
Khi tốc độ tiến dao vượt quá khả năng cắt của lưỡi dao, thay vì cắt gọn, dao sẽ "xé" vật liệu, tạo ra các mép cắt gồ ghề, xuất hiện bavia dọc theo đường cắt.
2.3. Dao đã mòn nhưng vẫn tiếp tục sử dụng
Đây là nguyên nhân phổ biến nhất trong thực tế. Nhiều nhà máy vì muốn tiết kiệm chi phí đã cố gắng sử dụng mũi phay mạch điện tử đã mòn thêm một thời gian, dẫn đến chất lượng đường cắt suy giảm rõ rệt.
2.4. Vụn vật liệu bám dính trên lưỡi dao
Trong quá trình gia công liên tục, vụn đồng và nhựa nền có thể bám dính trên bề mặt lưỡi cắt, làm giảm độ sắc bén và gây ra bavia dù dao chưa thực sự mòn.
Mũi router bit 0.8mm chất lượng cao
3. Cách xử lý triệt để tình trạng bavia
Để giải quyết dứt điểm vấn đề này, các nhà máy nên áp dụng đồng bộ những giải pháp sau:
- Lựa chọn đúng loại dao cắt bo mạch pcb phù hợp với độ dày lớp đồng và cấu trúc vật liệu nền theo khuyến nghị kỹ thuật.
- Điều chỉnh giảm tốc độ tiến dao tại các vị trí biên, góc bo mạch — nơi thường phát sinh bavia nhiều nhất.
- Xây dựng lịch vệ sinh dao định kỳ để loại bỏ vụn vật liệu bám dính, duy trì độ sắc bén ổn định.
- Thiết lập ngưỡng thay dao rõ ràng dựa trên số lượng sản phẩm đã gia công, tránh sử dụng dao quá thời hạn khuyến nghị.
Mũi router bit 1.5mm chất lượng cao
4. Vai trò của việc kiểm soát chất lượng dao đầu vào
Việc lựa chọn mũi router bit và các loại dao phay từ những đơn vị uy tín, có kiểm định rõ ràng về chất liệu và độ cứng, đóng vai trò quan trọng trong việc hạn chế bavia ngay từ gốc. Đây cũng là lý do các nhà máy nên cân nhắc kỹ khi lựa chọn nguồn cung ứng dài hạn thay vì chỉ tập trung vào yếu tố giá thành.
5. Phương pháp kiểm tra chất lượng đường cắt sau gia công
Để phát hiện sớm tình trạng bavia trước khi bo mạch chuyển sang công đoạn lắp ráp linh kiện, các nhà máy nên trang bị hệ thống kiểm tra bằng kính hiển vi công nghiệp hoặc kính lúp có độ phóng đại phù hợp tại trạm kiểm soát chất lượng cuối dây chuyền cắt. Việc kiểm tra bằng mắt thường thông thường rất khó phát hiện các vệt bavia nhỏ, trong khi những vệt này vẫn có thể gây ảnh hưởng đáng kể đến các công đoạn lắp ráp tự động phía sau, đặc biệt là các đầu hút linh kiện có độ nhạy cao.
6. Mối liên hệ giữa bavia và tuổi thọ đầu hút linh kiện SMT
Trong dây chuyền SMT hiện đại, đầu hút linh kiện thường được chế tạo từ vật liệu có độ chính xác cao và giá thành không nhỏ. Khi bo mạch có bavia sắc cạnh đi qua các trạm hút gắp tự động, các cạnh sắc này có thể cọ xát và gây trầy xước bề mặt đầu hút theo thời gian, làm giảm độ chính xác gắp linh kiện và rút ngắn tuổi thọ của thiết bị. Đây là một hệ lụy gián tiếp nhưng có tác động chi phí không nhỏ mà nhiều nhà máy thường không nhận ra khi đánh giá tác hại của dao phay bản mạch in pcb kém chất lượng.

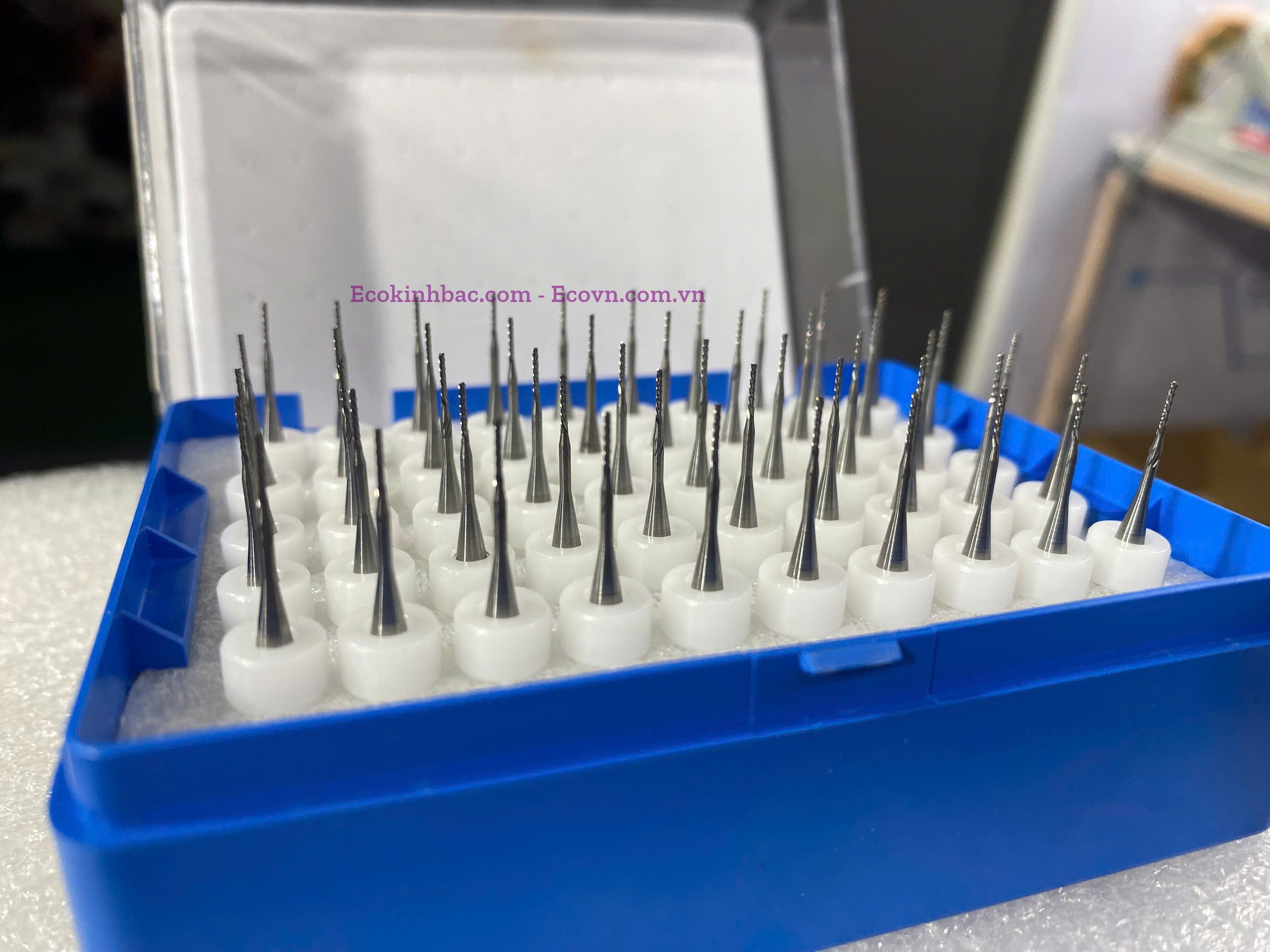

Mũi dao phay pcb bo mạch in 1.6mm
7. Kết luận
Bavia tuy là lỗi nhỏ nhưng có thể gây ra chuỗi hệ lụy lớn cho toàn bộ quy trình sản xuất PCB/PCBA. Kiểm soát tốt từ khâu chọn dao, thiết lập thông số vận hành đến bảo trì định kỳ là chìa khóa để đảm bảo chất lượng đường cắt ổn định, ngăn ngừa bavia một cách triệt để, đồng thời bảo vệ tuổi thọ của các thiết bị lắp ráp tự động phía sau trong toàn bộ dây chuyền sản xuất.
Mũi dao phay quả dứa pcb 1.2mm
